纸护角技术特性与分类体系之结构工艺与标准化质量要求

纸护角作为现代工业包装领域不可或缺的边缘防护材料，以其独特的L型结构和卓越的物理性能，正在逐步替代传统的木质、塑料及金属包装方式，成为货物运输保护的主流选择。这种由多层牛皮纸和纱管纸经专用设备压制而成的直角型护角材料，不仅具有价格低、重量轻、坚固耐用的特点，更因其100%可回收再利用的环保特性，被誉为理想的新型绿色包装材料。

一、纸护角的定义与核心构成

纸护角又称边缘板、护角纸板或纸角钢，是由两层面纸与中间多层纱管纸芯通过水溶性胶粘剂叠压、定型、裁切而成的直角型护角材料。其面纸通常采用175g/m²的进口或国产牛皮卡纸，具有良好的抗拉强度和表面平整度；纸芯则使用360-600g的纱管纸，经过上胶、组合、滚压等工艺形成复合状芯材，为护角提供核心的抗压支撑。这种多层复合结构使纸护角在保持轻量化的同时，具备了优异的机械强度，最大可承受1500公斤的堆码压力。

根据国家标准BB/T 0023-2017《纸护角》的定义，纸护角产品两端面应光滑平整、无明显的毛刺，且相互垂直呈90度角。其外观质量要求表面清洁，不得有明显的脏污如油污、水渍、斑纹、粘痕等缺陷，切边应齐整无毛刺，切断口表面裂损宽度不超过2毫米。这些基础质量要求确保了纸护角在实际使用中能够与被保护产品紧密贴合，发挥应有的防护功能。

二、生产工艺与技术要点

纸护角的生产采用专用护角机，通过一系列精密工序完成。首先是备料阶段，选用符合强度要求的多层纱管纸和牛皮卡纸，并按规格进行裁切准备。其次是施胶复合工序，通过自动涂胶系统将水溶性胶粘剂均匀涂布在纸张表面，然后将多层纸张按设定层数叠合在一起。第三是定型压制工序，叠合后的纸带经过多道滚轴压合，形成稳定的90度直角结构。最后是裁切工序，根据客户要求的长度进行精密裁切，确保端面平整无毛刺。

现代纸护角生产工艺的关键控制点包括胶粘剂的涂布均匀性、压合压力的稳定性以及干燥过程的温度控制。采用溶水胶作为粘合剂的纸护角具有易回收的环保优势，胶粘强度需达到不低于1480N/m的标准要求。生产完成后，纸护角需在通风干燥的环境中充分固化，使胶水完全干燥硬化，达到最佳硬度。刚生产出来的产品因胶水尚未完全固化，可能会产生硬度不够的现象，需要一定的过渡时间才能达到理想性能。

三、产品分类与规格体系

纸护角根据截面形状可分为多种类型，以适应不同的应用场景需求：

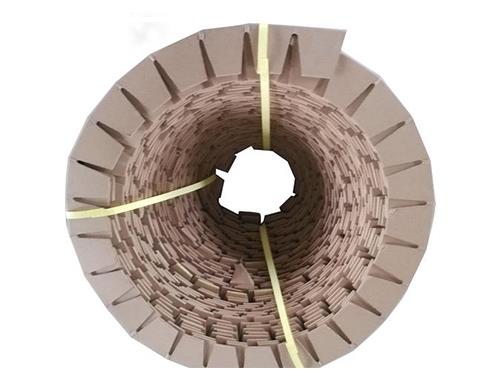

L型纸护角是更基本、应用更广泛的类型，由两层牛卡面纸与中间多层沙管纸经过粘合、包边、挤压定型而成，两端面光滑平整且相互垂直，适用于绝大多数货物边角保护场景。U型纸护角主要配合蜂窝板使用，广泛应用于家电行业，也可用于纸盒包装、门窗包装和玻璃包装等领域。折弯型纸护角由生卡纸和多层纱管纸经多道滚轴压合胶粘而成，护角呈90度角，边有等边不等边的区分，做法有全包半包之分，尺寸范围较大，护角宽度从30mm到100mm，厚度从2.5mm到8mm，长度可根据要求任意裁切，还可按客户要求冲压成各种形状。此外还有防水纸护角、环绕纸护角、异型纸护角等特种产品，满足不同行业的特殊需求。

常用规格方面，纸护角尺寸涵盖从30×30×3mm到80×80×7mm等多种组合。标准规格如1000×50×50×5mm的纸护角，纵向抗压强度要求不低于2200N，横向抗弯强度不低于1000N。边宽50mm、厚度4mm的产品纵向抗压需达到1800N以上，边宽40mm、厚度5mm的产品则需达到1500N以上。

四、标准化质量要求与检测体系

纸护角的生产和质量控制遵循严格的国家标准。依据BB/T 0023-2017《纸护角》行业标准，纸护角需进行尺寸、外观、角度、每米质量、水分、纵向抗压、抗弯试验等一系列检测项目。

机械性能方面，纸护角的平压强度是关键指标。以200×50×50×5mm的试样为例，需在抗压试验机上进行测试，垂直加压直至纸护角破坏，记录最大承受压力，每次测试分3次进行取平均值。静态弯曲强度采用三点加荷法测定，试样长度为300mm，两点间跨距180mm，计算弯曲强度值。水分含量需控制在合理范围内，标准要求纸护角含水率应在6%-10%之间，过高会影响强度，过低则可能导致脆裂。

容重指标反映了纸护角的密实程度，以400×50×50×5mm的样件进行测量，需在70℃的烘箱中烘干4小时后测定。每米质量偏差应控制在±8%以内。外观方面，要求每米长的角度不能大于直角90度，纵向弯曲不大于3mm。这些严格的技术要求确保了纸护角在各类应用场景中的可靠性和一致性，为货物运输安全提供了坚实保障。
